墩柱模板是以系統模板方式施工，作為橋梁的重要組成部分，所以我們要加強橋梁墩柱外觀施工質量管理。

1、設計時間一般并未設定模板高度，施工時由承包商自行采用之，例如實心柱采用6公尺、空心柱采用4公尺等，此高度為混凝土一次澆置之高度，實際模板高度通常較混凝土一次澆置高度略多(如30公分)，略多部分為與前次澆置之混凝土模鑄面密接。

2、墩柱橫斷面如含有曲線時，一般均采用鋼制模板。

3、墩柱上端或帽梁如設計為曲線造型時，則通常采用鋼制模板，其鋼制模板應延伸至進入下方直線段若干距離，以便利模板組裝。

4、墩柱高度扣除上端造型或帽梁高度后，通常并不為使用模板高度之整數倍，實務上為了美觀考慮，亦有將其非整數倍部分置于基礎上方、安排于第 一次澆置橋墩柱混凝土節塊之情況，如此各橋墩柱由上往下之混凝土節塊施工縫，將非常整齊劃一。

5、空心墩柱亦有設計為雙箱室、以及水平設置中隔梁之案例，空心墩柱之水平中隔梁及頂部封頂之底模，因載重較大，故亦有采用預鑄混凝土板充當免拆模板之情形。

6、墩柱模板的上升作業，大多利用輪式吊車、履帶式吊車或是塔式吊車，少數案例采用油壓設備自行頂升者。

7、因設計圖示之高程通常僅為概估值，墩柱或帽梁頂面高程應重新依采用支承形式(厚度)等因素，重新核算。

8、墩柱模板安裝

（1）墩柱模板采用新制作的整體鋼模板，模板面板厚度為6mm，應具有一定剛度，起吊和澆注時不易產生變形，面板變形量不超過1.5mm。模板運至現場后立即將內壁用砂輪拋光除銹，然后進行試拼，檢查模板的剛度、接縫密合性及結構尺寸等，避免給現場使用過程帶來難以克服的缺陷及困難，保證澆注砼的質量。脫模劑采用優 質模板漆，保證表面沒有色差。

（2）模板安裝前在鋼筋網的適宜位置設置保護層支頂定位鋼筋，用電焊加固，模板安裝后使模板與鋼筋骨架的相對位置滿足設計要求。

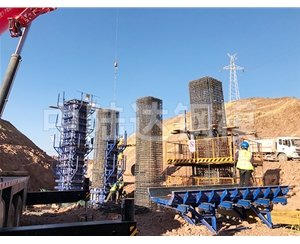

（3）安裝前，按相應墩柱高度在現場地面上安裝成型，整體吊起或分塊吊裝然后拼接，套入鋼筋骨架落在樁頂找平砂漿面上，然后掛上地錨拉線，用全站儀跟蹤找正中線位置及垂直度，并將拉線上的手動葫蘆鎖好固定，防止拉線松動而改變墩柱的中心位置。

（4）找正加固后，在系梁頂與模板接觸處用砂漿將縫隙封死以免漏漿。

（5）在墩柱鋼筋安裝完畢并經檢驗合格后立即組織安裝模板。模板間采用螺栓連接，下口采用插筋固定位置，整體用纜風繩及支撐方木加以固定，保證在澆筑過程中的穩固性。
