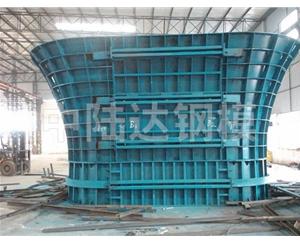

花瓶墩常用于橋梁的支柱，一般都是雙支座，支座間距較大，且減少了橋墩寬度，支座距墩外邊緣較近，花瓶墩是由不同型號的鋼筋編織而成的，具有堅固耐用的特點，橋墩工期長，工序多，建設的鋼筋需求量大。接下來，中陸達建設給大家講講花瓶墩的施工步驟。

（1）施工準備：進行墩底承臺混凝土澆筑，制備施工所需的材料和裝置；

（2）墩底承臺頂面鑿毛：在墩底承臺兩側的地基土體上布設鑿毛撐柱和柱頂橫梁，并通過撐板錨筋將鑿毛撐柱底部的柱底撐板與地基土體連接牢固；使管道連接體與柱頂橫梁下部的導向滑梁連接牢固，并在管道連接體的下部設置回收橫管和供水橫管，使回收橫管與回收縱管連通，使供水橫管與供水縱管連通；先在柱頂橫梁及鑿毛撐柱的外周設置密閉簾布，再通過供水縱管向供水橫管供水，通過供水橫管下部的水刀噴頭對墩底承臺的上表面進行鑿毛處理，同步通過回收橫管下部的回收管口及回收橫管和回收縱管回收鑿毛雜物，并通過滑移拉索控制管道連接體從而控制供水橫管和回收橫管的位置；順滑移方向，使供水橫管在前，回收橫管在后；

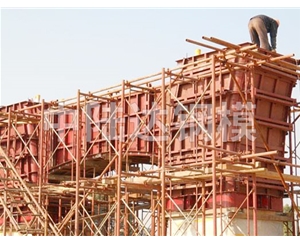

（3）臨時固定支架搭設：先在地基土體內布設支撐砂箱，并在支撐砂箱內填充砂箱填充體，然后在支撐砂箱的上表面設置支架底板；使底部撐柱的底端插入支架底板上表面的架底套筒內，并使相鄰的底部撐柱通過撐柱套管及底部緊固栓連接；在底部撐柱的頂端布設支架平臺板，在支架平臺板的上表面設置反力豎板和支撐墊板，并在支架平臺板與已澆筑的墩底承臺之間設置支架拉筋；將拼接成一整體的拼接單元置于支架平臺板上的擱置臺板上，先在支架平臺板上的第 一升降體與已安裝的拼接單元之間設置抬升底板，再通過第 一升降體頂壓抬升底板及已安裝的拼接單元至設定高度，然后通過擱置臺板與支架平臺板之間的第二升降體頂升擱置臺板及拼接單元至設定高度，并通過該拼接單元一側的橫向控位體將拼接單元推移至已安裝的拼接單元下方的支撐墊板上，再使第 一升降體下落，重復拼接單元頂升施工；通過板間連接栓將上下相接的拼接單元連接牢固；在拼接單元頂部的支架平臺的支架平臺板的上表面設置支架護欄，沿支架平臺的外周設置防護掛網；根據承載需要，通過支架底板上的砂箱注漿管向支撐砂箱內壓注水泥漿或砂漿，固化砂箱填充體；

（4）墩身鋼筋籠綁扎：通過豎筋套箍將控位滑槽與墩柱豎筋連接牢固，先調整滑移撐板在控位滑槽上的豎向間距，再通過滑板緊固栓將滑移撐板與控位滑槽連接牢固；在豎筋套箍與控位滑槽之間設置豎板連接筋；先將墩柱箍筋置于滑移撐板上表面的箍筋限位槽內，再將墩柱箍筋與墩柱豎筋連接牢固，并進行墩身鋼筋籠的綁扎施工；

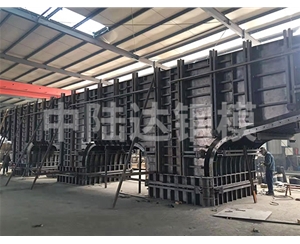

（5）墩身模板支設：墩身模板包括直線側模和曲線側模，分別設置與橋梁墩柱的平面段和曲面段；將拼接成整體的柱間支撐體，通過支撐豎桿插入雙柱的間隙內，并通過墩間頂壓體將支撐側壓板與雙柱的內側壁連接牢固，使轉動撐桿的兩端通過撐桿連接鉸與支撐側壓板和支撐豎桿連接牢固；在支架平臺的支架平臺板上設置豎向撐板，在豎向撐板和支撐豎桿面向墩身鋼筋籠側均設置模板控位體和第 一側撐板，并使第 一側撐板與直線側模通過模板連槽及模板緊固栓連接；在拼接單元頂部的支撐橫板與第二側撐板之間設置第二支撐栓，在支撐豎桿與第三側撐板之間設置第 一支撐栓，并使第二側撐板和第三側撐板分別與曲線側模外側的模板連槽連接牢固；

（6）混凝土澆筑：在墩身模板外周沿環向布設控溫水管，并在支撐橫板的上表面設置灌注撐柱，在灌注撐柱的頂面設置灌注頂板和灌注控位體，灌注控位體 位于灌注頂板上；通過外部灌注設備向灌注導向管內灌注混凝土，形成橋梁墩柱，并通過灌注控位 體控制灌注導向管的橫向位置，通過豎向控位體控制柔性吊索、振搗棒及灌注導向管的與混凝土灌注頂面的距離。
